を展開する 屋外のオープン型発電機 では、現場のオペレーターは、環境暴露の厳しい現実に対して高出力容量のバランスを取る必要があります。保護されていない発電設備は、天候、粉塵、激しい温度変化の影響を受けやすく、劣化が加速します。この暴露により、重大な安全上の危険が生じ、地域の環境および電気規制に関するコンプライアンス違反の可能性が生じます。この機器が屋外で安全に動作できるかどうかを判断するには、周囲のインフラストラクチャの厳密な技術評価が必要です。機械そのものを超えて、機械を効果的に活用する方法を決定する必要があります。 オープンフレームジェネレーター。 屋外環境での機器の寿命を損なうことなく信頼性の高い電力供給を確保するために、必須の二次インフラストラクチャ、環境リスクの軽減、およびサイト固有の安全プロトコルに引き続き重点が置かれています。
適合性は条件付きです: 開放型発電機は本質的に耐候性がありません。屋外での使用には、水の浸入や腐食を防ぐための二次インフラ (保護シェルターまたは小屋) が厳密に必要です。
音響の制限: 音響減衰キャノピーがないと、地方自治体の騒音条例により、騒音レベルが住宅地または人口密集商業地域での導入を制限します。遠隔地、農業地帯、または無人の工業地帯に最適です。
熱とメンテナンスの利点: 露出した設計により、優れた周囲冷却とメンテナンスのための障害物のないアクセスが提供されるため、シェルターがすでに利用可能な遠隔地、高温、または産業用途に最適です。
財務上のシフト: オープン フレーム ユニットの初期資本支出の削減と、準拠した換気の良い屋外エンクロージャの構築にかかる追加コストを比較検討する必要があります。

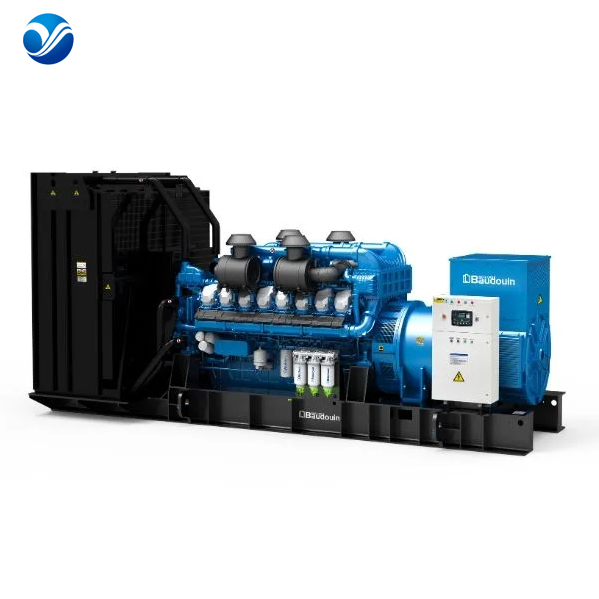

この装置の基礎は頑丈なスキッドベースに依存しています。このベースは、露出したエンジン、オルタネーター、冷却システム、およびコントロール パネルをサポートします。頑丈なディーゼル発電機セットは、定置または半永久的に取り付けるように設計された厚い防振鋼スキッドを利用しています。小型のポータブルユニットは、ホイールキットを備えた軽量の管状フレームに依存しています。標準的なフレーム材料には、通常、亜鉛メッキ鋼板または粉体塗装された鋼管が含まれます。これらのコーティングは、環境摩耗や構造応力に対する基本的な耐性を提供します。ただし、内部コンポーネントは完全に周囲の大気にさらされたままになります。ワイヤーハーネス、燃料ライン、吸気マニホールドには、落下する破片や横からの衝撃に対する二次的な物理的障壁がまったくないことに気づくでしょう。
屋外配備の構造的完全性を評価する場合、オペレータは溶接点と粉体塗装の品質を検査する必要があります。朝露や高湿度にさらされると、チューブ状のフレームに傷が一つでもあると、急速な酸化を引き起こす可能性があります。産業用ユニットの多くは、ベース フレームに直接統合されたリフティング アイを備えており、クレーン オペレータが機器を安全に吊り上げることができます。この構造的剛性は、実際の作業現場での乱暴な取り扱いには必要ですが、環境シールドの欠如を補うことはできません。
産業用交流発電機と制御パネルは、特定の侵入保護 (IP) 定格を備えています。標準の露出型オルタネーターは、IP23 定格を保持している場合があります。この評価は、ユニットが 12mm を超える固形物と、垂直から最大 60 度の角度でスプレーとして落下する水に耐えることを意味します。風による雨、大雪、ほこりや砂などの微粒子物質からは保護されません。自動電圧調整器 (AVR) やデジタル制御インターフェイスなどの敏感なコンポーネントは依然として非常に脆弱です。湿気の侵入は、すぐに電気的短絡、固定子巻線の損傷、および致命的な機器の故障につながります。
| コンポーネント | 典型的な IP 評価の | 脆弱性プロファイル |
|---|---|---|
| オルタネータエンクロージャ | IP23 | 風による雨や細かい粉塵の影響を受けやすい。 |
| コントロールパネル | IP44 (異なる) | 水の飛沫には耐えられますが、激しい雨がシールを貫通する可能性があります。 |
| エンジンブロック・インテーク | なし | 湿気に直接さらされると、水が吸気口に入ると錆やハイドロロックの原因となる可能性があります。 |
| ワイヤーハーネス | IP54（コネクタ） | UV 劣化により時間の経過とともにワイヤの絶縁が弱まり、ショートが発生します。 |
環境の脆弱性にも関わらず、露出した設計は建設現場や公益事業の作業現場で耐久性の高い電源として機能します。過酷な環境では、物理的衝撃を吸収できる機器が必要です。重いスチール製のスキッドにより、オペレーターは重機を使用してユニットを所定の位置にドラッグまたは持ち上げることができます。このようなシナリオでは、恒久的なインストールが実現できることはほとんどありません。現場作業員は、作業中に一時的な天候保護を展開し、プロジェクトの進行に合わせてユニットを移動します。オペレーターが湿気への曝露を積極的に管理する限り、生の構造耐久性が統合された耐候性の欠如を補います。
現場の整備士は、これらのユニットの簡単な性質を高く評価しています。ローダーが誤って発電機に衝突すると、鉄骨フレームが衝撃を受けてエンジンブロックを保護します。曲がったチューブラーフレームを現場で打ち出すことができます。潰れた音響キャノピーを簡単に修復することはできません。この頑丈さにより、露出した構成は、機能的な耐久性よりも美的魅力が重要視される採掘作業、伐採キャンプ、初期段階の建設段階での定番となっています。
密閉されたキャノピーは工場で設計された耐候性を備えています。これらのエンクロージャは、吸音フォーム、ウェザーストリップドア、ルーバー付き換気装置を利用して、空気の流れを確保しながら雨や雪をブロックします。逆に、露出ユニットは耐候性を外部構造に完全に依存します。継続的に紫外線 (UV) にさらされると、露出したゴムホース、駆動ベルト、プラスチック コンポーネント ハウジングが時間の経過とともに著しく劣化します。キャノピーがなければ、オペレーターは厳格な検査スケジュールを実施して、紫外線で損傷したコンポーネントを特定し、負荷がかかって故障する前に交換する必要があります。
沿岸環境の影響を考慮してください。塩分を含んだ空気は、内陸部よりも露出した金属表面の腐食を指数関数的に加速させます。密閉されたユニットはこのプロセスを遅らせる物理的障壁を提供しますが、露出したフレームでは防食防止剤を継続的に塗布する必要があります。オペレータは、この予防保守に必要な労働時間と、工場のエンクロージャの初期費用を比較検討する必要があります。
デシベル (dB) 出力によって、電力機器を合法的に配置できる場所が決まります。露出したユニットは、全負荷時に通常 85 ～ 100 dB を超えます。この騒音レベルは、住宅地および人が住む商業地域におけるほとんどの自治体の騒音条例に違反します。これらの分野への展開には、大規模な特注の防音壁が必要です。農地や孤立した鉱山現場など、人が住んでいない遠隔地では、このような高い騒音レベルが許容されます。サイト管理者は、地域のゾーニング法と OSHA の騒音暴露規制を参照して、暴露されたユニットが特定の屋外の場所で法的に存続可能であるかどうかを判断する必要があります。
導入前に、敷地境界線でベースライン周囲騒音レベルを測定します。
定格音響出力レベル (LwA) については、機器の仕様書を参照してください。
距離に応じて予想されるノイズのドロップオフを計算します (通常、距離が 2 倍になるごとに 6 dB 減少します)。
計算された敷地境界線の騒音レベルを地方自治体の条例と比較します。
計算されたレベルが法的制限を超える場合は、二次防音壁 (土塁や吸音壁など) を設計します。
熱放散は、露出設計の主な運用上の利点を表します。周囲温度が高い環境では、密閉型ユニットが厳しくテストされます。キャノピー内の熱の蓄積により、オーバーヒートを防ぐためにエンジンの出力が低下し、最大出力が低下することがよくあります。露出したフレームにより、無制限の周囲冷却が可能になります。ラジエーターとエンジン ブロックは熱を周囲の大気に直接放出します。この熱的利点により、単純な日よけが直接日射をブロックすれば、砂漠気候や高温の産業施設でも露出型ユニットの効率が非常に高くなります。
継続的な主出力を必要とするアプリケーションでは、熱効率が燃料消費量とエンジン寿命に直接影響します。エンジンの冷却装置が最適なオイル粘度を維持し、内部摩擦と摩耗を軽減します。夏の極端な気温に見舞われる地域の施設管理者は、頭上の基本的な天候保護を提供しながら、自然の通風を最大限に高めるために、オープンサイドのポールバーンの下に収容される露出ユニットを好むことがよくあります。
恒久的な屋外配備には二次的な保護が必要です。露出した電気機器を雨の中に放置することはできません。許容される構造には、換気されたリーントー、特注の発電機小屋、または改装された輸送用コンテナが含まれます。構造要件により、風による雨を防ぐために屋根の張り出しを延長することが義務付けられています。溜まった水がスキッドベースに到達するのを防ぐために、機器は盛り上がったコンクリートパッド上に設置する必要があります。方向性の天候シールドは、吸気と排気のための広い開口部を維持しながら、卓越風をブロックする必要があります。
発電機小屋を建設するとき、オペレーターはメンテナンスの許可を考慮する必要があります。シェルターをフレームの周りにあまりにもしっかりと構築すると、露出したユニットの主な利点であるアクセシビリティが損なわれてしまいます。取り外し可能なサイドパネルまたは幅広の両開きドアを備えた構造を設計します。エンジンの大規模なオーバーホールや交換が必要な場合は、リフト装置を収容できる屋根の高さを確保してください。コンクリートパッドは、技術者に安定した清潔な作業面を提供するために、発電機の設置面積を少なくとも 3 フィート超えて拡張する必要があります。
燃焼エンジンは致死量の一酸化炭素を生成します。厳しいクリアランス要件により、発電機の排気は占有構造物から遠く離れた場所にある必要があります。標準の安全プロトコルでは、ドア、窓、建物の通気口から少なくとも 20 フィートの空間が必要です。保護小屋を建てると、換気に関する重大なリスクが生じます。小屋の換気が不適切だと、機器が急速に過熱します。さらに悪いことに、構造体内に致命的な二酸化炭素の蓄積を引き起こします。小屋の設計には、エンジン固有の立方フィート/分 (CFM) の気流要件に適合する強制吸気ファンと専用の排気ルーバーを組み込む必要があります。
排気経路には慎重な計画が必要です。排気管はシェルターから出て、ガスを上向きに、近くの吸気口から遠ざける必要があります。火災の危険を防ぐために、高温の排気管がシェルターの壁または屋根を通過する場所には断熱シンブルを使用してください。発電機シェルターからの距離に関係なく、隣接する占有建物内に商用グレードの一酸化炭素検知器を設置してください。
突然の停電シナリオでは、迅速な導入が必要です。雨や雪が降っているときにポータブルユニットを一時的に操作する場合は、直ちに保護措置を講じる必要があります。濡れた状態で露出した電気機器をカバーなしで稼働させないでください。承認された一時的なカバーには、特殊なランニング テントや頑丈なポップアップ キャノピーが含まれます。これらのカバーは、重要な通気クリアランスを維持しながら、垂直方向の水の浸入を防ぎます。作動中のエンジンを覆うために標準的なプラスチック製の防水シートを使用しないでください。防水シートは熱を閉じ込め、吸気を遮断し、重大な火災の危険を引き起こします。
一時的なセットアップの場合、サイトの選択が重要です。鉄砲水を避けるために高台を選んでください。煙を素早く分散させるために、排気口が風下にあることを確認してください。柔らかい土壌に設置する場合は、ユニットの沈み込みを防ぎ、適切なエンジン オイルの循環に必要な水平な動作角度を維持するために、スキッドの下に厚い合板シートを置きます。
湿った環境では感電死の危険が増幅されます。米国電気工事規程 (NEC) は、屋外電源機器の接地に関する厳格な要件を概説しています。作業者は、銅製の接地棒を大地に打ち込み、適切なゲージのワイヤを使用して発電機のフレームに接続する必要があります。一時的な屋外セットアップでは、ユーザーを迷走電流から保護するために漏電遮断器 (GFCI) コンセントを使用する必要があります。屋外に常設する場合は、湿気や物理的損傷から配線を保護するために、耐候性の転送スイッチ接続と専用の電線管が必要です。
クランプ式接地抵抗計を使用して接地システムを定期的にテストしてください。土壌の状態は季節によって変化します。乾燥した夏の土壌は、湿った春の土壌よりも電気抵抗が高くなります。接地棒が永続的に湿った地面に到達するのに十分な深さまで挿入されていることを確認してください。すべての外部ケーブル接続に水の浸入や腐食の兆候がないか検査し、損傷したコネクタは直ちに交換してください。
財務的な実行可能性を評価するには、初期資本支出と必要なインフラストラクチャ投資を比較する必要があります。露出型ユニットの購入価格は、同等の密閉型モデルよりも大幅に低くなります。ただし、事業者は、準拠した換気の良い屋外シェルターを構築するコストを計算する必要があります。コンクリートパッド、耐候性屋根材、構造フレーム、強制換気装置の材料はすぐに増えてしまいます。多くの場合、屋外ユニットとカスタム小屋の合計コストは、事前にパッケージ化された耐候性の密閉ユニットの価格と同等かそれを超えます。
現場管理者は、恒久的な屋外構造物に必要な許可と検査のコストも考慮する必要があります。工場内に設置されたユニットは、建物に恒久的に追加されるものではなく、内蔵型の機器とみなされるため、これらの要件を回避することがよくあります。公開構成をコミットする前に、特定のサイトの状態と既存のインフラストラクチャを分析します。
障害物のないアクセスにより、メンテナンスの労力が大幅に削減されます。整備士は、窮屈なキャノピー ドアを移動することなく、オイル ドレン、燃料フィルター、ドライブ ベルト、オルタネーターに瞬時にアクセスできます。このアクセシビリティにより、日常的な整備が迅速化され、大規模なエンジンのオーバーホールが簡素化されます。連続主電源を実行する運用の場合、メンテナンスの迅速化による累積的な労働力の節約により、既存の換気された別棟内の露出ユニットを利用する強力な経済的インセンティブが得られます。
| 保守タスクの | 公開単位時間の見積もり | 密閉された単位時間の見積もり |
|---|---|---|
| オイルとフィルターの交換 | 30分 | 45～60分 |
| ドライブベルトの交換 | 15分 | 40 分 (パネルの取り外しが必要) |
| オルタネーターの点検 | 10分 | 30分 |
| ラジエーターコアの洗浄 | 20分 | 50分 |
ロジスティック上の違いは、サイトのスケーラビリティに影響します。頑丈な露出したユニットを移動するには、スチール製スキッドを持ち上げるためのフォークリフトまたはクレーンが必要です。これらのユニットを移動するには、重機と、露出したコンポーネントの損傷を避けるための慎重な装備が必要です。トレーラーに取り付けられた密閉型ユニットは、大規模な現場での迅速な移動に優れた機動性を提供します。オペレータは、固定式スキッドマウント フレームと移動式密閉型ソリューションのどちらを使用するかを決定する際に、機器を移動する頻度を評価する必要があります。
頻繁に位置を変更する必要がある場合は、重機のレンタルと艤装の労力のコストを考慮に入れてください。コンクリートパッドにボルトで固定された露出したユニットは、恒久的なスタンバイ電源としては十分に機能しますが、機敏なモバイル電源ソリューションとしては機能しません。将来の発電機の移転の必要性を最小限に抑えるために、サイトのレイアウトを計画してください。
湿気は依然として、露出した電気部品にとって主な敵です。オフライン期間中に固定子巻線に結露が蓄積し、起動時の絶縁不良につながります。オペレーターは、巻線を乾燥した状態に保つために、オルタネーターのハウジング内に結露防止ヒーターを設置する必要があります。カスタムフィットの通気性のある防水シートは、オフライン期間中にユニットを保護しますが、操作前に取り外す必要があります。コントロール パネルのエンクロージャを NEMA 3R または NEMA 4 標準にアップグレードすると、繊細なデジタル電子機器が風に吹かれる雨や塵から確実に保護されます。
厳格な開始前検査プロトコルを実装します。技術者は、すべての保護カバーが取り外されていることを確認し、電気端子の近くに水が溜まっている兆候がないか確認する必要があります。湿気をはじいて電気腐食を防ぐために、すべての露出した配線接続に誘電グリースを使用してください。
湿気や大気汚染物質に継続的にさらされると、鉄骨フレームやエンジンブロックの錆が促進されます。軽減するには、露出した金属表面に強力な防食スプレーを定期的に塗布する必要があります。ユニットをコンクリート床の上の防振装置の上に持ち上げると、スチールスキッドが溜まった水に沈むのを防ぎます。メンテナンスチームは、亜鉛メッキ塗装の定期検査を実施し、深い傷や欠けがあれば直ちに亜鉛を豊富に含む冷間亜鉛メッキ化合物で処理して、錆の進行を阻止する必要があります。
スキッドベースに錆や塗装の剥がれの兆候がないか毎月検査してください。
雨季の前に、露出したエンジン部品にラノリンベースの防食フィルムを塗布します。
急速な水の流出を促進するために、コンクリート取り付けパッドが発電機からわずかに離れるように傾斜していることを確認してください。
錆びた取り付け金具はステンレス製の同等品と交換してください。
極端な屋外温度は、ディーゼル燃料の安定性に重大な影響を与えます。高温は微生物の増殖と燃料の劣化を促進し、氷点下ではディーゼルがゲル化し、フィルターが目詰まりしてエンジンが停止します。緩和戦略には、化学燃料安定剤と殺生物剤を年間を通じて利用することが含まれます。寒冷地では、エンジンブロックヒーターと特殊なウィンターブレンドディーゼルの設置が必要です。さらに、オペレーターは、タンク内の過剰な熱膨張や結露の蓄積を防ぐために、外部燃料タンクが直射日光から確実に遮られるようにする必要があります。
凝縮水を噴射ポンプに到達する前に捕集するために、大容量の燃料水分離器を設置します。高湿度または極端な温度変動の期間には、毎週セパレーターボウルを排水してください。燃料タンクを満タンに保ち、タンク内の空気量を最小限に抑え、内壁に形成される結露の量を減らします。
露出した発電機構成は、強力でアクセス可能なエネルギー源として機能しますが、プラグアンドプレイの屋外ソリューションではありません。屋外での使用に適しているのは、オペレータがサイト固有の保護インフラストラクチャを構築し、高い音響出力を管理することに取り組んでいる場合のみです。すでに換気された別棟を所有しており、騒音制限のない工業地域で稼働しており、工場の耐候性よりも迅速なメンテナンスへのアクセスを優先している場合は、この露出設計を選択してください。
安全に続行するには、次のアクションを実行してください。
包括的な現場監査を実施して、保護シェルターを設置する乾燥した高台の場所を特定します。
地方自治体の騒音条例を確認して、敷地境界線で予想されるデシベル出力が法的に準拠していることを確認してください。
湿潤環境用の米国電気規定に厳密に準拠した接地および切り替えスイッチの計画を設計するには、認定電気技師に相談してください。
湿気の軽減、腐食防止、紫外線による損傷の検査に重点を置いた厳格なメンテナンス スケジュールを作成します。
A: 重い鉄骨フレームは基本的な湿気には耐えますが、電気コンポーネントは非常に脆弱です。オルタネーター、コンセント、デジタル コントロール パネルは完全に乾燥した状態に保つ必要があります。水が浸入すると、直ちに短絡、固定子巻線の劣化、および永久的な機器の故障が発生します。
A: メーカーが承認した専用の発電機ランニング テントを使用してください。これらの特殊なカバーは、電気端子を垂直の雨や風から守ります。吸気と排気ガスのための広いクリアランスを維持し、過熱や一酸化炭素の蓄積を防ぎます。
A: 標準の安全ガイドラインでは、ユニットを建物から少なくとも 20 フィート離すことが義務付けられています。致命的な一酸化炭素が居住空間に侵入するのを防ぐために、排気口がすべてのドア、窓、HVAC 吸気口から離れていることを確認してください。
A: 晴天時の一時的な使用には小屋は必要ありません。ただし、恒久的または信頼性の高いスタンバイ屋外展開には、予期せぬ降水や紫外線劣化から機器を保護するために、換気が良く耐候性のシェルターが厳密に必要です。
A: はい。被曝したユニットは、至近距離では通常 85 ～ 100 デシベルを超えます。吸音性の音響フォーム、ウェザーストリップされたドア、エンジンと排気騒音を抑制するために密閉されたキャノピーに設計されたバッフル付きエアフローシステムがありません。
A: 冬に完全に露出したままにしておくと、氷点下の気温や積雪によって深刻な損傷を受ける危険があります。冬季の配備には、頑丈な耐候シェルター、確実な始動を保証するエンジン ブロック ヒーター、ディーゼル燃料の固化を防ぐ抗ゲル燃料処理が必要です。
